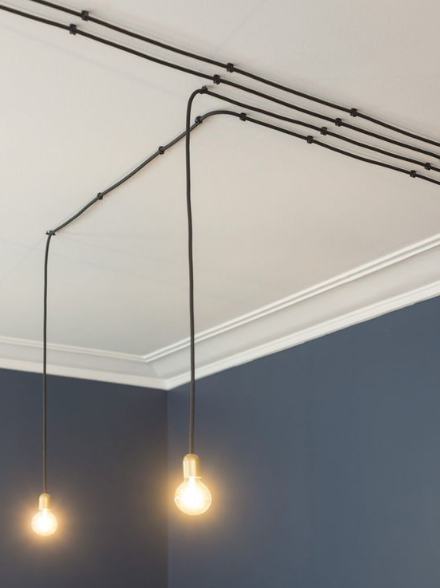

Какой кабель выбрать для проводки в частном доме

Для внутренней электропроводки в жилом доме стандартом считается медный кабель ВВГнг(А)-LS: сечением 3×2,5 мм² — для розеточных групп и 3×1,5 мм² — для линий освещения. Для ввода от опоры до щита используется бронированный ВБбШв, а в деревянном доме — марки с индексом нг(А)-HF или нг(А)-LS в стальной трубе. В статье разберём, какой кабель для проводки в доме подойдёт под конкретную задачу: как выбирать тип изоляции, сечение и количество жил с учётом нагрузки и способа прокладки.

Требования к кабелю для жилого дома

Электропроводка в коттедже или квартире работает десятилетиями без обслуживания, поэтому требования к ней жёстче, чем к временным линиям. Провод или кабель должен:

• иметь медные жилы — ПУЭ (п. 7.1.34) прямо требует применять в жилых зданиях кабели с медными жилами;

• не распространять горение — для одиночной прокладки достаточно индекса «нг», при групповой необходимо исполнение нг(А)-LS с пониженным дымовыделением;

• соответствовать ГОСТ 31996-2012 — продукция по ТУ часто имеет заниженное фактическое сечение жил;

• иметь двойную изоляцию — однослойные провода типа ПУНП для стационарной проводки не используются.

Запас по току закладывают на этапе проекта: бытовая техника со временем добавляется, а замена скрытой линии обходится дороже, чем шаг сечения вверх при покупке.

Проверить кабель просто: на оболочке через каждый метр нанесена маркировка с маркой, числом жил, сечением и стандартом. Надпись «ГОСТ 31996-2012» — обязательный признак полновесного изделия; обозначение ТУ означает, что реальное сечение стоит перепроверить штангенциркулем или по сопротивлению жилы.

Популярные типы кабелей для домашней проводки

Решая, какой кабель для частного дома приобрести, в большинстве случаев достаточно четырёх марок из ассортимента силового кабеля.

ВВГнг(А)-LS — основной вариант

Медный кабель с изоляцией и оболочкой из ПВХ-пластиката пониженной пожарной опасности. Не распространяет горение при групповой прокладке, выделяет мало дыма, работает при температуре от −30 до +50 °C. Подходит для скрытого монтажа в штробах, за гипсокартоном и в стяжке пола. Плоская версия ВВГ-П удобна под тонкий слой штукатурки. Базовая марка ВВГ без индексов допустима только при одиночной прокладке в негорючих основаниях.

NYM — аналог по немецкому стандарту

Кабель NYM выпускается по DIN VDE 0250. Между изоляцией жил и внешней оболочкой находится заполнение из мелонаполненной резины, поэтому он легко разделывается и переносит частые изгибы. Минус — оболочка не переносит ультрафиолет, для улицы марка не подходит. Обычно применяется при открытой прокладке и в распределительных щитах. Трёхслойная конструкция даёт NYM небольшой запас по механической прочности, но и цена за метр у него выше, чем у ВВГнг(А)-LS того же сечения, поэтому вести им весь дом обычно нерационально.

ВБбШв — бронированный кабель для ввода

Кабель с бронёй из двух стальных лент. Выдерживает механические воздействия, поэтому используется для подземного ввода электричества от опоры к дому — в траншее без дополнительных труб. Алюминиевый аналог АВБбШв подходит для линий большого сечения, где важна цена. Глубина траншеи при подземном вводе — 0,7 м, под проезжей частью — 1 м; на пересечениях с коммуникациями кабель дополнительно защищают трубой.

ППГнг(А)-HF — для деревянного дома

У кабеля ППГнг(А)-HF изоляция из безгалогенной композиции: при нагреве она не выделяет коррозионно-активных и токсичных газов. Такой тип часто выбирают для деревянных домов, детских и медицинских зданий. Прокладка по сгораемым основаниям в любом случае выполняется в стальных трубах или металлических коробах — использование огнестойкой марки это требование не отменяет.

Провод ПУНП, привлекательный низкой ценой, действующим нормам не соответствует: у него однослойная изоляция и допуск сечения до −30 %. Для новых линий он не применяется.

Как выбрать сечение кабеля по нагрузке

Сечение подбирают по суммарной мощности приборов на линии. Ток рассчитывают по формуле I = P / U и сверяют с таблицей длительно допустимых токов ПУЭ. Для медных жил ориентиры такие:

Сечение, мм²	Допустимый ток, А	Мощность при 220 В, кВт	Типовое применение
1,5	19	4,1	линии освещения
2,5	27	5,9	розеточные группы
4	38	8,3	варочная панель, духовой шкаф
6	46	10,1	электроплита, ввод в квартиру
10	70	15,4	ввод в дом, мощные потребители

При скрытой прокладке допустимый ток ниже на 20–30 %, поэтому автомат защиты выбирают с запасом вниз: линия 3×2,5 мм² — автомат 16 А, линия 3×1,5 мм² — 10 А. Количество жил зависит от системы заземления: в сетях TN-S нужны трёхжильные кабели (фаза, ноль, земля), для трёхфазного ввода — пятижильные.

Пример расчёта. На кухонной линии работают чайник (2 кВт), микроволновая печь (1,2 кВт) и холодильник (0,3 кВт). Суммарная мощность — 3,5 кВт, ток: 3500 / 220 = 15,9 А. Подходит кабель 3×2,5 мм² с автоматом 16 А. Если планируется посудомоечная машина, кухню делят на две розеточные группы, а не увеличивают сечение одной линии — так проще защитить каждую цепь.

Способ прокладки: скрытый, открытый, ретро

Скрытая проводка

В кирпичных и газобетонных стенах кабель укладывают в штробы и закрывают штукатуркой, за подвесным потолком и гипсокартоном — ведут в негорючей гофре или гладкой трубе. Для замоноличивания в стяжку подходит ВВГнг(А)-LS. Трассы прокладывают строго вертикально и горизонтально с отступом 150 мм от потолка — так линию легко найти при последующем ремонте. Скрытый способ — основной для жилых комнат: кабель не виден, интерьер не ограничен.

Открытая проводка и кабель-каналы

В гараже, котельной и хозпостройках, а также при ремонте без штробления кабель ведут в пластиковых кабель-каналах или на скобах. Здесь удобен NYM: круглое сечение и эластичная оболочка упрощают монтаж. Кабель-каналы также позволяют быстро добавить новую линию.

Ретро-проводка

Для интерьеров под старину используют витой провод на керамических изоляторах. Решение декоративное и дорогое: сечение витых проводов обычно ограничено 2,5 мм², а открытые контакты требуют аккуратного обращения. Мощные линии — плиту, бойлер, тёплый пол — в таких интерьерах всё равно прокладывают скрыто, оставляя ретро-провод только на свет и одиночные розетки.

Медь или алюминий

По ПУЭ внутри жилых зданий допускаются алюминиевые жилы только от 16 мм², поэтому фактически алюминий остаётся вариантом для воздушного ввода (СИП) и магистральных участков. Марки вроде АВВГ применяют на нежилых объектах: складах, наружных сетях, освещении территорий. Внутри дома альтернативы меди нет — она пластичнее, держит большую плотность тока и не «плывёт» в винтовых зажимах со временем. Если в старом доме сохранилась алюминиевая сеть, новые медные линии подключают через клеммники или орехи: прямой контакт двух металлов окисляется и греется.

Частые ошибки при выборе кабеля

Большинство проблем с домашней сетью закладывается ещё в магазине или на этапе монтажа. Чаще всего встречаются такие ошибки:

• покупка кабеля по ТУ с заниженным сечением — проверяйте маркировку на оболочке и сертификат;

• применение ПУНП и других одноизоляционных проводов в стенах;

• экономия на индексе нг(А)-LS при групповой прокладке в одном канале;

• сечение «впритык» без запаса на рост нагрузки;

• прокладка обычного ВВГ по дереву без стальной трубы;

• соединение медных и алюминиевых жил скруткой вместо клеммников.

Вопросы и ответы

Какой кабель использовать для дома, если стены деревянные?

Марки с индексом нг(А)-LS или нг(А)-HF в стальных трубах либо металлических коробах. Хорошо подходит ППГнг(А)-HF: при нагреве он не выделяет агрессивных газов.

Какой кабель лучше для проводки дома — ВВГнг(А)-LS или NYM?

По электрическим характеристикам марки близки. Для скрытого монтажа, стяжки и уличных участков практичнее ВВГнг(А)-LS, NYM удобнее в разделке при открытой прокладке и сборке щитов.

Какой кабель нужен для проводки в доме под розетки и свет?

Розеточные группы — медный кабель 3×2,5 мм² с автоматом 16 А, освещение — 3×1,5 мм² с автоматом 10 А. Отдельные мощные приборы выводят на свои линии сечением 4–6 мм².

Какой кабель использовать для проводки в доме при вводе с улицы?

Подземный ввод выполняют бронированным ВБбШв в траншее, воздушный — самонесущим проводом СИП до щита учёта, дальше по дому идёт медная линия.

Сколько служит кабель ВВГнг(А)-LS?

Нормативный срок службы — 30 лет при соблюдении условий прокладки и токовой нагрузки. На практике линия, проложенная с запасом сечения и защищённая корректно подобранным автоматом, работает дольше — стареет в первую очередь изоляция в местах перегрева.

Вывод

Выбор сводится к трём решениям: медная жила, индекс пожарной безопасности под способ прокладки и сечение с запасом по нагрузке. Для жилых комнат — ВВГнг(А)-LS, для деревянных конструкций — ППГнг(А)-HF в стальной трубе, для подземного ввода — ВБбШв, для открытых трасс и щитов — NYM. Перед покупкой сверьте маркировку с проектом и убедитесь, что кабель выпущен по ГОСТ. В каталоге Harwest эти марки доступны со склада в Санкт-Петербурге оптом и в розницу, с отгрузкой по России — менеджеры помогут подобрать сечение и барабанные длины под объект.
